اینورتر تمام سینوسی 1000 وات مدل SHI1000 برند EPSOLAR سری SHI



معرفی اینورتر سینوسی 1000 وات در دو مدل 24 ولت و 48 ولت سری SHI برند EPsolar

اینورتر وظیفه تبدیل برق DC به AC را برعهده دارد . در مواردی که مولد یا سیستم ذخیره‌ساز DC باشد ، مثل انرژی فوتوولتاییک و باتری‌ ، و مصرف‌کننده انرژی AC ، مثل برق شهر، اینورتر باید به عنوان واسطه در سیستم حضور پیدا کند . اینورتر سری SHI شرکت EPsolar ، با طراحی هوشمند و تمام دیجیتال ، یک اینورتر از نوع تمام سینوسی است . این سری در اندازه‌های ولتاژ ورودی و توان متنوع موجود است و ولتاژهای DC 12/24/48 را به ولتاژ AC 220/230 با فرکانس 50/60 هرتز تبدیل می‌کند. اینورتر  SHI 1000-22 و SHI 1000-42 ، اینورتر 1000 وات با ولتاژ ورودی 24 ولت و 48 ولت هستند (لطفا در انتخاب ولتاژ ورودی دقت کنید) که در خروجی قابلیت انتخاب بین 220 و 230 ولت AC و فرکانس 50 و 60 هرتز وجود دارد.
قابلیت اطمینان بالا ، بازده بالا ، اندازه مناسب ، عملکرد و نصب آسان از ویژگی‌های این محصول است . یکی از موارد استفاده این اینورتر نیروگاه‌های خورشیدی آفگرید خانگی و صنعتی است . تصویر زیر اینورتر را در یک سیستم خورشیدی نشان می‌دهد:







ویژگی‌های کیفی اینورتر 1000 وات تمام سینوسی EPSOLAR

– ورودی و خروجی بطور کامل از هم ایزوله هستند
– استفاده از تکنولوژی SPWM برای بدست آوردن خروجی سینوسی کامل
– کنترل دینامیک حلقه بسته جریان برای اطمینان از عملکرد قابل اطمینان اینورتر
– بازه زیاد ولتاژ ورودی DC
– ولتاژ خروجی بین 220 ولت و 230 ولت قابل تغییر است
– فرکانس خروجی بین 50هرتز و 60 هرتز قابلتغییر است.
– کیفیت بالای ولتاژ خروجی THD<3%
– چراغ‌های LED برای نشان دادن وضعیت رنج ولتاژ ورودی ، رنج توان خروجی ، خروجی نرمال و وضعیت خطا
– وضعیت صرفه‌جویی در انرژی ( Energy Saving Mode )
– بازه‌ی دمایی عملکرد گسترده
– عملکرد مداوم در توان نامی
– حفاظت الکتریکی شامل :
1- اتصال کوتاه خروجی ( Output Short Circuit Protection )
2- حفاظت در برابر اضافه بار ( Overload Protection )
3- حفاظت در برابر ولتاژ ورودی پایین ( Input Low Voltage Protection )
4- حفاظت در برابر ولتاژ ورودی بالا ( Input Over Voltage Protection )
5- حفاظت در برابر گرمای زیاد ( Overheating Protection )
6- حفاظت در برابر عملکرد غیرنرمال ( Inverter Abnormal Operation )















ویژگی‌های کمی اینورتر 1000 وات تمام سینوسی EPSOLAR



Type	SHI1000-22	SHI1000-42
Nominal Battery Voltage	24V	48V
Input Voltage Range	21.6 ~ 32 Vdc	43.2 ~ 64 Vdc
No Load Current	<0.45A	<0.35A
Output Wave	Pure Sine Wave	Pure Sine Wave
Output Voltage	220Vac +- 3%   /   230Vac +- 10%	220Vac +- 3%   /   230Vac +- 10%
Continuouse Power	1000W	1000W
Power 10 sec	1500W	1500W
Power 1.5 sec	2000W	2000W
Surge Power	2250W	2250W
Frequency	50/60HZ +- 2%	50/60HZ +- 2%
Distortion THD	< 3% ( resistive load )	< 3% ( resistive load )
Efficiency At Rated Power	93%	93.5%
Max Efficiency	94%	94%
Terminal	25mm2	25mm2
Dimensions	295 × 208 × 98 mm	295 × 208 × 98 mm
Installation	150 × 200 mm	150 × 200 mm
Hole Size	Φ6mm	Φ6mm
Net Weight	3.3Kg	3.3Kg
Working Temperature	-20’C ~ +50’C	-20’C ~ +50’C
Storage Temperature	-35’C ~ +70’C	-35’C ~ +70’C
Humidity	< 95% ( N.C.)	< 95% ( N.C.)
Altitude	<5000m	<5000m











کاردبردها





تصویر اول تصویر پشت اینورتر را نشان می‌دهد. ورودی پنل به + و – DC پشت اینورتر متصل می‌شود و پنکه‌ها (fan) و جای زمین کردن اینورتر ( Grounding ) در این بخش قرار دارد.
تصویر دوم تصویر جلوی اینورتر است . دو خروجی AC (AC OutLET) که تفاوت آنها در این است که برای جریان های زیاد خروجی AC OUTLET2 استفاده می‌شود که کابل های با نمره بالاتر می‌تواند به آن متصل شود و AC OUTLET1 برای پریزهای با مصرف معمولی مناسب است. SWITCH NODE امکان اتصال رله اینورتر به مدار فرمان خروجی را ممکن می‌سازد. پورت RS485 برای ارتباط اینورتر با وسایل مانیتورینگ مورد استفاده قرار می‌گیرد. به کمک MODE SWITCH ولتاژ و فرکانس خروجی را می‌توان تغییر داد.3 شاخص LED برای سطح ورودی، سطح بار و سطح خطا تعبیه شده است که با توجه به رنگ و نحوه روشنایی آنها ( ممتد، چشمک‌زن و خاموش ) و با کمک جدول موجود در راهنمای دستگاه ، وضعیت کار دستگاه مشخص می‌شود.
تصویر سوم ،نمای جلوی اینورتر موجود در فروشگاه ما است که تفاوت آن با تصویر دوم ، پریز اروپایی آن و متناسب با استاندارد ایران است .

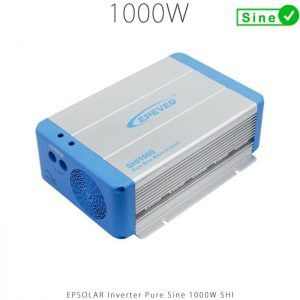

نمایی از پشت و جلوی اینورتر تمام سینوسی 1000 وات EPSOLAR سری SHI







پرسش‌ها

-ولتاژ ورودی اینورتر چقدر است ؟
ولتاژ ورودی اینورتر اینورتر تمام سینوسی 1000 وات EPSOLAR SHI مدل SHI1000-22 برابر با 24 ولت است . یعنی دو باتری باید بصورت سری به ورودی متصل شوند و اگر نیاز به باتری‌های بیشتری بود باتری ابتدا بصورت دو به دو سری می‌شوند و بعد از آن این دوتایی‌ها‌ با هم موازی می‌شوند. البته اینورتر ولتاژ در رنج 21.6 ولت تا 32 ولت را می‌پذیرد.
ولتاژ ورودی اینورتر اینورتر تمام سینوسی 1000 وات EPSOLAR SHI مدل SHI1000-42 برابر با 48 ولت است . یعنی باتری ‌ها باید بصورت موازی به ورودی متصل شوند . البته اینورتر ولتاژ در رنج 43.2 ولت تا 64 ولت را می‌پذیرد.

-خروجی اینورتر تکفاز است یا سه‌فاز ؟
خروجی اینورتر تکفاز است.

-ولتاژ خروجی اینورتر چقدر است ؟
ولتاژ خروجی با توجه به انتخاب شما می‌تواند 220 ولت یا 230 ولت AC باشد . شما روی فرکانس خروجی از بین 50 هرتز و 60 هرتز نیز قابلیت انتخاب دارید . نکته‌ای که باید به آن توجه کنید بدلیل بالا بودن سطح ولتاژ خروجی حتما باید در کابل‌کشی آن تا مصرف کننده دقت بعمل آید تا خطر برق‌گرفتگی وجود نداشته باشد .

-فرق اینورتر شبه سینوسی و تمام سینوسی چیست ؟ این اینورتر از کدام نوع است ؟
خروجی اینورتر می‌تواند یک موج مربعی متناوب یا یک موج سینوسی خالص باشد . معیار شبیه بودن خروجی به موج سینوسی THD است که هرچه کمتر باشد یعنی موج خروجی به سینوسی کامل نزدیکتر است .
اینورتر تمام سینوسی ( سینوسی خالص Pure Sine Wave ) باید THD کمتر از 3 تا 5 درصد داشته باشد.این نوع اینورتر برای کاربردهای حساس به کیفیت موج مثل موتورها کاربرد دارند .

اینورتر شبه سینوسی (Modified Sine Wave) کیفیت موج چندان مطلوبی ندارد و معمولا حداکثر THD آن را پایین 25 تا 30 درصد در نظر می‌گیرند. برای مصارف روشنایی و سایر بارهای غیر حساس کاربرد دارند.

اینورترهای SHI 1000-22 و SHI1000-42 از نوع سینوسی کامل ( Pure Sine Wave ) است و مناسب برای کاربردهای موتوری و سایر مصارف حساس به کیفیت موج می‌باشد.

-این اینورتر قابلیت تحمل چه جریان راه‌اندازی را دارد ؟ ( توان راه‌اندازی آن چقدر است ؟)
اینورتر سری SHI1000 قابلیت تحمل جریان راه‌اندازی و توان راه‌اندازی تا کمی بیشتر از دوبرابر مقادیر نامی خود را دارد. برای اینورتر SHI1000 توان راه‌اندازی ( Psurge ) برابر با 2250 وات است . توان قابل تحمل برای 1.5 ثانیه 2000 وات و توان قابل تحمل برای 10 ثانیه 1500 وات است .





ظرفیت باتری ورودی چقدر است ؟
ظرفیت دقیق باتری باید با توجه به ساعت مصرف و توان مصرفی بدست آید و برخی ضرایب برای تلف سیستم و همچنین تاثیر نرخ و درصد دشارژباتری به آن اعمال شود اما بصورت سر انگشتی محاسبات به قرار زیر می‌تواند انجام شود :
انرژی مورد نیاز = توان مصرفی × ساعت مصرف
انرژی باتری (W.H) = انرژی مورد نیاز ÷ درصد دشارژ باتری
ظرفیت باتری(A.H) = انرژی باتری (W.H)÷ ولتاژ باتری (12V)
مثال اگر این اینورتر SHI1000-22 را برای 5 ساعت نیاز داشته باشیم :
انرژی مورد نیاز : (1000وات) × 5 (ساعت) = 5000 (وات.ساعت)
انرژی باتری (W.H) = 5000(وات.ساعت) ÷ 0.7 ( از 70 درصد ظرفیت باتری استفاده کنیم ) = 7142 (وات.ساعت)
ظرفیت باتری (A.H) = 7142(وات.ساعت) ÷ 12(ولت ) = 595 (آمپر.ساعت)
اگر اینورتر 24 ولت باشد ، تعداد باتری ها زوج باید باشد ، مثلا می‌توان ظرفیت باتری را 6تا باتری 100A.H بگیریم .
اگر اینورتر 48 ولت باشد ، تعداد باتری‌ها باید مضرب4 باشد ، مثلا 4 تا باتری 150A.H .
نکته: قویا توصیه می‌شود حداقل ظرفیت باتری برای 5 برابر توان لحظه‌ای اینورتر به آن متصل باشد. در این مورد :
1000(وات) × 5(ساعت) = 5000(وات.ساعت)
حداقل ظرفیت باتری = 5000(وات.ساعت) ÷ 12 (ولت) = 416(A.H)
حداقل باید 4 باتری 100A.H یا 2 باتری 200A.H به اینورتر متصل شود.





خلاصه

اگر کیفیت و کارایی بالا ، برند معتبر کلاس جهانی ، قابلیت اطمینان و ظاهر زیبا برای شما اهمیت دارد ، سری SHI شرکت EPsolar انتخاب بسیار مناسبی است . اینورترهای SHI1000-22 و SHI1000-42 واسطی مطمئن بین بانک باتری 24 ولتDC یا 48 ولت DC و خروجی AC برای بارهای موتوری(و سایر بارهای نیازمند به کیفیت بالا )تا 1000 وات، است.
