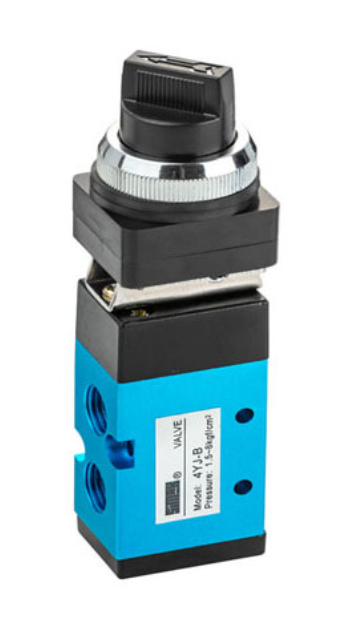

شیر مکانیکی سلکتوری2-5 1/4
توضیحات
| مشخصات فنی | |
| جنس | آلومینیوم یا آلیاژ برنجی |
| نوع شیر | سلکتور دستی (اهرم یا کلید چرخشی) |
| نوع آببندی | اورینگ |
| سایز | 1/4 اینچ |
| نوع شیر | 3به 2 |
| فشار کاری | 15/0 تا 8/0 مگاپیکسل |
| دمای کاری | 0 تا 70 درجهی سانتیگراد |
| ساختار | اسپول کشویی |
ساختار شیر سلکتوری MSV86522TB*1/4 5-2
شیر سلکتوری MSV86522TB*1/4 5-2در ساختار خود دارای پنج پورت با دو وضعیت است که اجزای تشکیلدهندهی آن عبارت است از :
- بدنهی شیر : محل قرار گیری اتصالات پورتها و کانالهای داخلی است .
- اسپول : قطعهای متحرک که با جابه جایی آن مسیر جریان هوا تغییر پیدا میکند .
- سلکتور دستی : برای انتخاب وضعیت شیر استفاده میشود .
- فنر بازگشت : کاربرد آن در جهت بازگرداندن اسپول به حالت اولیه است .
- آببندها : قطعاتی که برای جلوگیری از نشت سیالات در شیر فرمان به کار میرود .
عملکرد شیر سلکتوری MSV86522TB*1/4 5-2
این نوع شیر با 5حفره و 2 حالت موجود است که به طور معلول برای کنترل حرکت دستگاههایی به کار میرود که به جهتگیری نیاز دارند و در دو وضعیت عمل میکند :
- در حالت اول اتصال بین دو پورت برقرار شده و جک در حالت رفت حرکت میکند .
- در حالت دوم بعد از اتصال دو پورت دیگر هوای موجود در عملگر یا جک تخلیه شده و جک در حالت برگشت قرار میگیرد .
- اپراتور به دلیل دستی بودن شیر سلکتوری میتواند جک را به راحتی در دو جهت حرکت دهد .
کاربرد شیر سلکتوری MSV86522TB*1/4 5-2
شیر سلکتوری MSV86522TB*1/4 5-2در صنایع مختلف برای کنترل دقیق بر جریان هوا به دلیل استفادهی آسان ، سرعت و ایمنی بالا و قابلیت انتخاب دو وضعیت به ابزاری ایدهآل برای سیستمهای پیشرفتهی صنعتی تبدیل شدهاست . برخی از این سیستمها عبارتند از :
- کنترل دستی جکها در خطوط تولید
- ماشین آلات بستهبندی و چاپ و مونتاژ
- کاربرد در سیستمهای ایمنی برای کنترل دستی جریان هوا
- دستگاههای و تجهیزات پرس
- کنترل دستی تجهیزات آموزشی و آزمایشگاههای پنوماتیک
