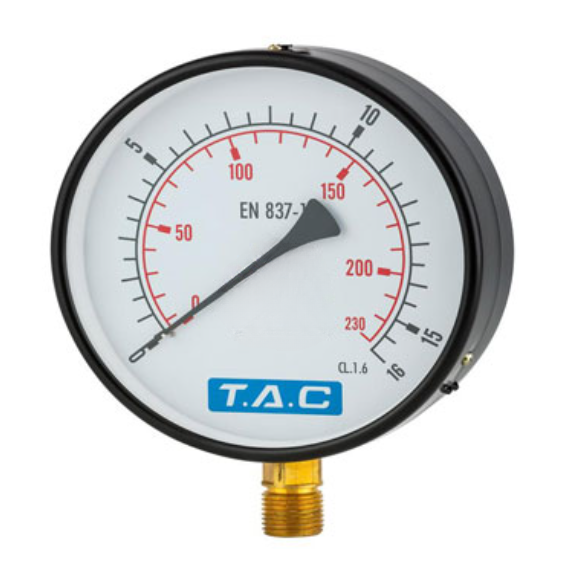

گیج فشار (درجه فشار)

به گیج پنوماتیک، درجه فشار پنوماتیک نیز گفته می‌شود. این دستگاه وظیفه اندازه‌گیری میزان و شدت سیال یا همان جریان را برعهده دارد. برای عیب‌یابی سیستم پنوماتیک نیاز به تنظیم فشار ماشین‌هاست که این کار توسط گیچ پنوماتیک صورت می‌گیرد. در جاهایی که از قطعه‌های پنوماتیک استفاده شده و در سیستم‌هایی که با سیال و فشار جریان کار می‌کنند، ممکن است اتفاق‌های غیرقابل پیش‌بینی در این نوع سیستم‌ها به وجود بیایید. برای رفع این به اعتمادی و از بروز اتفاقی جلوگیری شود، از درجه فشار پنوماتیک استفاده می‌شود. این قطعه به عدم وجود نشت یا تغییر فشار کمک می‌کند.

از سال‌های گذشته که مکانیزم پنوماتیک به وجود آمد و سیستم‌های مختلف پنوماتیکی در صنعت و دیگر حوزه‌ها استفاده می‌شوند، مدل‌های مختلف گیج پنوماتیک نیز تولید شد. درجه‌های فشار پنوماتیک با پیشرفت تکنولوژی، به روزرسانی می‌شوند. این قطعه‎ها برای کاربردهای سیال در حال تکامل هستند که تکامل مدل‌های مختلف بیشتر شده است. در حال حاضر، درجه‌های فشار پنوماتیک به صورتی طراحی شده که به اتصالات پنوماتیکی متصل می‌شود و از نشت فشار و سیستم جلوگیری می‌کنند.

درجه فشار پنوماتیک به دو صورت آنالوگ و دیجیتال وجود دارد. درجه فشار پنوماتیک آنالوگ، رایج‌تر است. در گیج پنوماتیک دیجیتالی، درجه فشار با سیستم‌عامل قابل تنظیم می‌شود، در این فرآیند، اندازه‌گیری فشار براساس فشار و پارامترهای دیگر مثل گشتاور، بار، نیرو و سختی صورت می‌گیرد. از گیج پنوماتیک در واحد مراقبت پنوماتیک استفاده می‌شود و فشار لازم باید در سراسر سیستم، قابل اندازه‌گری است. با استفاده از درجه فشار پنوماتیک، می‌توان فشار در گیرنده و تنظیم‌کننده FRL را به صورت مستقل اندازه‌گیری کرد. به عنوان مثال، گیج فشار پنوماتیک برای فشار بیشتر از 300 psi استفاده نمی‌شود و به صورت معمول با فشار حدود 100 psi در سیستم‌های معمولی قابل استفاده است.

---

نحوه کار گیج پنوماتیک

هر سیستم پنوماتیک، براساس فشار مشخصی از جریان یا سیال کار می‌کند و میزان این فشار برای محدوده مشخص، تنظیم و اندازه‌گیری شود. از گیج پنوماتیک برای اندازه‌گیری حداکثر 10.000 psi می‌توانید استفاده کنید. به طور معمول، حداکثر میزان فشار استفاده شده در دستگاه‌های پنوماتیک، بین 3000 تا 5000 psi است. اغلب، درجه‌های فشار پنوماتیک، در پورت پمپ یا نزدیک آن‌ها، برای نشان دادن فشار سیستم نصب می‌شوند.

با این حال، می‌توان آن‌ها را در جای دیگر از دستگاه که بررسی فشار و میزان آن نیاز است، نصب کرد. به طور مثال در مدارهای فرعی که میزان فشاری متفاوت از فشار پمپ در آن‌ها جریان دارد. به طور معمول دریچه‌های کاهش فشار، پورت سنج دارند و با این وجود امکان کنترل مستقیم فشار برای‌تان فراهم خواهد شد.

---

انواع درجه فشار پنوماتیک

فشار سیال، میزان نیروی فشاری است که از پخش سیال جلوگیری می‌کند و مقدار آن براساس واحدهای مختلف مثل psi، بار، kpa و mmhg بیان می‌شود. این قطعه کاربردهای بسیاری در صنعت‌های مختلف دارد. براساس اطلاعاتی که درجه فشار پنوماتیک نشان می‌دهد، می‌توانید مقدار دبی و سرعت سیال را بدست بیاورید. گیج پنوماتیک انواع مختلفی دارد که در زیر به آن‌ها اشاره می‌کنیم:

گیج پنوماتیک عقربه‌ای، گیج فشار پنوماتیک دیجیتال، درجه فشار پنوماتیک تست، گیج پنوماتیک روغنی، درجه فشار تفاضلی، گیج پنوماتیک منفی، گیج پنوماتیک خلاء، گیج پنوماتیک دیافراگمی، گیج فشار اکسیژن

---

موارد لازم برای انتخاب گیج پنوماتیک مناسب

برای گیج پنوماتیک مناسب، به موارد زیر توجه داشته باشید:

– همانطور که گفتیم گیج پنوماتیک با فشارهای مختلفی وجود دارد. میزان فشار مورد نیازتان را بررسی کرده و براساس نیازتان، گیج پنوماتیک با فشار مورد نظرتان را تهیه کنید. فشارسنج‌ها تا 1000 بار فشار را می‌توانند اندازه‌گیری کنند.

• برای انتخاب گیج پنوماتیک مناسب، به صفحه نمایش و قطر اتصال رزوه توجه داشته باشید.
• میزان دقت اندازه‌گیری فشارسنج بسیار مهم است و در مواردی که میزان نتیجه تست مهم باشد، باید به این فاکتور توجه داشته باشید.
• به نحوه اتصال درجه فشار پنوماتیکی دقت کنید. گیج پنوماتیک را می‌توان به دو صورت افقی و عمودی نصب کرد. برای همین، باید براساس شرایطی که مورد استفاده قرار می‌گیرد، انتخاب شود.

---

محل قرارگیری گیج فشار

پمپ هیدرولیک یا کمپرسورهای بادی نوسانات زیادی دارند که امکان آسیب رسیدن به درجه فشار پنوماتیک یا مانومتر در این صورت وجود دارد. برای همین به طور معمول، گیج پنوماتیک پس از کاهنده‌های فشار نصب می‌شوند. فشارشکن‌های هیدرولیک به صورت معمول، دارای یک پورت برای اندازه‌گیری فشار هستند. این پورت روی رگلاتورهای پنوماتیک نصب می‌شود. همانطور که گفتیم، می‌توان گیج پنوماتیک را هر جای سیستم نصب کرد.
